1 防渗墙施工质量检测方法

       根据《水利水电工程物探规程》SL326-2005规定：检测防渗墙的深度、缺陷和均匀性可选用高密度电法、可控源音频大地电磁测深、弹性波垂直反射、弹性波CT、同位素示踪、探地雷达和钻孔电视观察等。

       当检测墙体深度较浅时，宜选用高密度电法、弹性波垂直反射。当检测墙体深度较深时，宜选用可控源音频大地电磁测深。检测浸润面以上的墙体宜选用探地雷达。

       根据水泥土搅拌桩防渗墙特点，建议采用高密度电法或探地雷达进行检测。

       2 高密度电法

       2.1 高密度电法含义

      高密度电法是电测深与电剖面法的组合，其观测点密度高，可同时探测水平与垂直方向上电性变化的一种电法勘探方法，高密度电法系统见图1。其中电测深与电剖面方法如下：

图1 高密度电法系统图片

      （1）电测深法

       就是在同一测点上逐次扩大点几句使探测深度逐渐加深，观测测点处在垂直方向由浅到深得电阻率变化，并依据目的体与周边介质电阻率的差异，探测地下介质特征的一种电法勘探方法

      （2）电剖面法

       就是将某一装置极距保持不变，沿测线观测地下一定深度内大地电阻率沿水平方向变化，依据目的体与周边介质的电阻率差异，探测地下介质特征的一种电法勘探方法。

       2.2 高密度电法原理

       高密度电法测试原理是根据被测体的电流和电位差在防渗墙长度、深度方向上的变化差异，进行特征体的判读和解释。用该法在防渗墙轴线上相同剖面采集数据后传入计算机，用与之配套的处理软件进行处理，在计算机上进行处理和滤波后，得到堤防的电性在防渗墙长度、深度方向上的变化分布图。高密度电法测量系统工作原理示意图见图2，电极布置及现场测试见图3。

图2  高密度电法测量系统工作原理示意图

图3 电极布置及现场测试

            2.3 高密度电法测试成果

            高密度法检测成果图见图4.

图4   高密度法检测成果图

        3 探地雷达法

        3.1 探地雷达法含义

        利用雷达发射天线向地下发射高频脉冲电磁波，由接收天线接受目的体的反射电磁波，探测目的体分布的一种勘探方法。

        3.2 探地雷达法原理

        探地雷达是根据电磁波在不同介质中传播特性不同的原理进行工作的，一般来说不同的介质具有不同的电性（主要指介电常数和电导率），由探地雷达发射天线发出的电磁脉冲向地下传播，在存在电性差异的界面产生反射，反射波被雷达接收天线接收并被仪器记录下来。反射脉冲总是滞后于发射脉冲一段时间，这个时间是电磁脉冲通过穿透介质的速度和目标体埋藏深度的函数，即

 t = 2h/v

     式中：t——电磁波的双程走时（ns，1ns=10-9s）

               H——目标体的埋藏深度（m）

               V——电磁波在穿透介质中的传播速度（m/ns）

       发射的电磁脉冲信号以时间和振幅的函数记录下来，称之为一次扫描。当收发天线沿地面移动时，记录地面不同位置上的多次扫描，得到时间域脉冲信号的剖面，构成探地雷达记录。通过对反射波的振幅及相位等波形特征进行研究，即可对地下目的体的性状作出一定程度的判别。探地雷达仪器图片见图5。

图5  探地雷达仪器图片

      3.3 探地雷达法检测成果

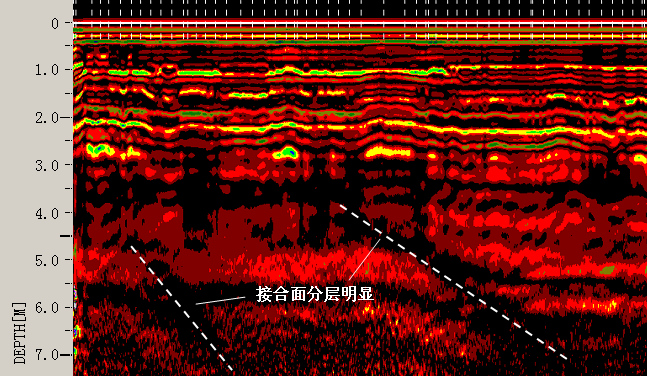

      探地雷达法检测成果见图6。

图6  探地雷达法检测成果

       4 高密度电法与探地雷达法比较

       高密度电法具有仪器较轻便、检测深度较深（60通道晋安车深度可达40m）、不受地下水影响的特点，但其也具有检测效率较探地雷达低的缺点。

       探地雷达法具有仪器较轻便、检测效率高的特点，但其亦具有遇地下水后电磁波严重衰减、检测深度浅（无地下水影响时测试深度为15m以内，遇地下水后测试深度低于5m）的缺点。
