一、技术简介

1.1技术原理

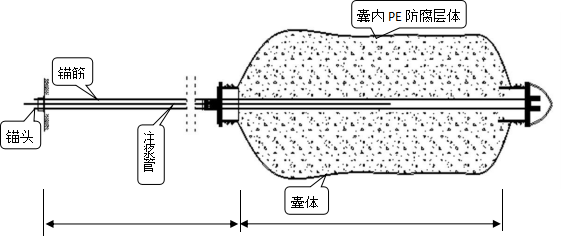

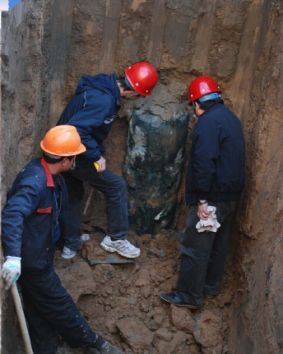

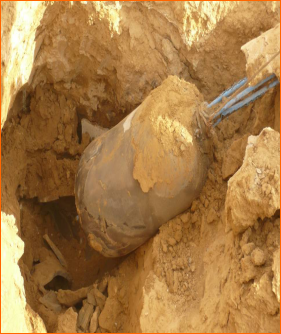

扩大头（囊式）锚杆技术（也称扩体锚杆技术，简称CJY-KT锚杆）是用一种特制的钻孔机械，按设计要求钻孔（可垂直、水平、倾斜），钻孔到设计深度后，按设计要求扩孔（可用旋喷方式、机械方式、胀压方式等）；成孔和扩孔时用泥浆护孔壁；向孔中安放已制做好的锚杆；根据计算浆量向锚杆囊体中注特制的水泥浆；然后拔注浆管，再向注浆管中注浆，使钻孔中充满水泥浆，拔出注浆管，达一定强度后进行预应力张拉，锚固到底板上即完成。详见图1扩大头（囊式）锚杆纵剖面图。

1.2工艺流程

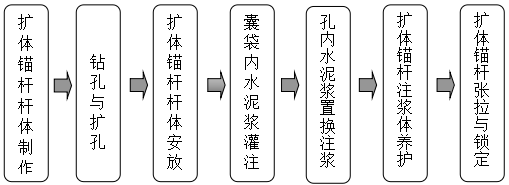

图2  施工工艺流程图

1.3施工工序（步骤）

扩大头（囊式）锚杆技术施工步骤主要有钻机就位、钻孔、扩孔、安装囊体及筋材、注浆、张拉及锚固等，具体详见图3

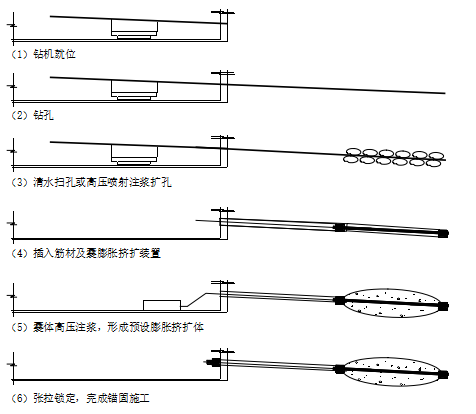

图3 高压喷射扩大头（囊式）锚杆施工步骤

4、技术特点及优势

该技术同国内同类技术相比具有如下特点和优势：

（1）施工设备与技术先进，施工质量可控可靠，锚固段埋深大、设置于密实土层中，承载力大，可靠性好、安全度高。

（2）锚杆扩大头段有效置中，增加了保护层厚度，通过多重防腐处理，有效增强了抗浮结构的耐久性。

（3）同传统锚杆比大大减少了锚杆数量，还可以减少桩承台、底板厚度与底板配筋量，从而可比传统锚杆节省工程造价10～20%。

（4）该技术采用塔式钻机或长臂式专业旋喷钻机作业，无需中间增减钻杆，一次成孔，施工工效高。

（5）该技术成孔比灌注桩成孔的置换土量大为减少，避免了废泥浆、废渣土的外运，有效降低了污染，方便现场管理，提高了环保效益。

三、适用地层及应用领域

3.1适应地层

适用于粘性土、砂性土、砂砾石等土层和强风化、中风化软岩地层。

3.2应用水工程领域

该技术在高层建筑、轨道交通、桥隧工程、城市地下交通枢纽、港口码头、水库高坝、边坡工程、矿山建设、国防工程等领域有着广泛的应用。扩大头（囊式）锚杆技术应用领域详见图4 扩大头（囊式）锚杆应用领域图示。

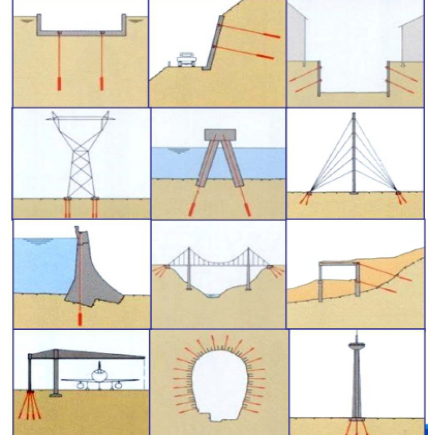

图4   扩大头（囊式）锚杆应用领域图示

四、施工条件

（1）保证施工作业面符合技术要求，防止机械失稳。

（2）测量放样：施工前，进行施工轴线放样及高程的测量，定出施工桩位，做出标志，以确保施工桩位准确。

（3）按设计要求进行现场工艺性试验，确定施工参数。

（4）轴线控制线移动，对位按定位标尺距离移动，确保轴线偏差和桩位偏差控制在允许范围内。

（5）冬季施工时，温度不宜低于-5°C，低于-5°C应采取相应的保温措施方可施工。

五、典型案例

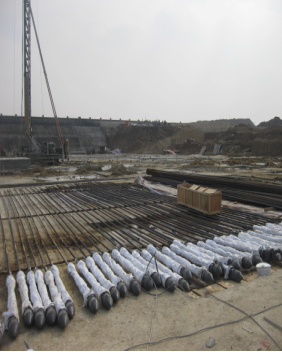

5.1河南煤业化工集团研发中心项目

本工程位于开封新区。基坑长450米，宽120米，深16米，局部深19米。本工程地下基础底板以下涉及抗浮锚固的典型地层有粉土、细砂、粉质粘土、细砂，局部夹粉砂、中砂、粉土、粘性土薄层或透镜体。抗浮锚杆总数：在基础底面下共设置4430根；成孔：锚杆成孔直径180mm，孔深15～18m，扩体直径600mm；固结体：水泥浆体强度等级C35，杆体保护层厚度不小于25mm；锚杆体：3×Φ15.2的1860级低松弛预应力无粘结钢绞线。该项目于2014年5月份开工，2014年12月份全部完成。

2、安徽省庐江中心城地下结构抗浮加固工程

本工程位于安徽省合肥市庐江县。基坑长350米，宽100米，深6米，局部深7米。本工程地下基础底板以下涉及抗浮锚固的典型地层有粘土、粗砂夹粉土、强风化凝灰岩、风化凝灰岩。抗浮锚杆总数：在基础底面下共设置3100根；成孔：锚杆成孔直径180mm，孔深11-13.5m，扩体直径400mm；固结体：水泥浆体强度等级C35，杆体保护层厚度不小于25mm；锚杆体：3×Φ15.2的1860级低松弛预应力无粘结钢绞线。该项目于2015年3月份开工，2014年8月份全部完成。
