多轴旋喷深层搅拌地下连续墙施工技术是采用我公司研制的多轴特制设备，一次在地层中钻进三个钻头，钻进过程中喷射水泥浆（压力8~20MPa）和气体（压力0.8~1.2 MPa）并旋转，用水泥浆、气体和钻头叶片切削搅拌土层，钻进到达设计深度后提升并旋转，同时喷射水泥浆和气体，使水泥浆和原土充分混合，提升到孔口完成一个单元墙的施工，按照设计孔距移动桩机并重复上述施工过程，多次重复上述过程即形成一道地下连续墙。

        一、技术简介

        1、技术原理

        多轴旋喷深层搅拌地下连续墙施工技术是采用我公司研制的多轴特制设备，一次在地层中钻进三个钻头，钻进过程中喷射水泥浆（压力8~20MPa）和气体（压力0.8~1.2 MPa）并旋转，用水泥浆、气体和钻头叶片切削搅拌土层，钻进到达设计深度后提升并旋转，同时喷射水泥浆和气体，使水泥浆和原土充分混合，提升到孔口完成一个单元墙的施工，按照设计孔距移动桩机并重复上述施工过程，多次重复上述过程即形成一道地下连续墙。

        2、施工工艺流程

        多轴旋喷墙技术的施工工艺流程如下：

        （1）就位：移动桩机到设计桩位；

        （2）调平：通过液压支腿调平桩机；

        （3）设定参数：按设计要求设置好旋喷桩的段浆量、孔深、总浆量；

        （4）制浆：安装水泵抽水至制浆站，按设计要求水灰比进水、上灰拌制水泥浆液；

        （5）旋转钻进、喷气喷浆：开启钻具、浆泵、空压机，钻具沿导向架向下钻进、同时喷浆、喷气、旋转搅拌；

        （6）旋转提升、喷气喷浆：钻具钻进到设计深度后，按规定的提升速度提升旋转、喷浆搅拌，同时空压机供气，提升至孔口，完成一组旋喷桩的施工；

        （7）桩机按设计的桩位移动，开始下一组旋喷桩施工。如此循环施工，完成所有旋喷桩施工，形成一道连续墙。

         施工工序见图2.1，施工单元成墙示意图见图2.2。

图2.1  多轴旋喷深层搅拌地下连续墙施工工序图

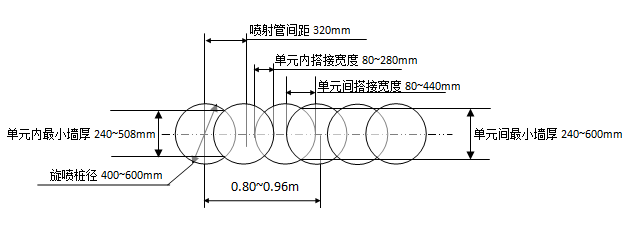

图2.2  多轴旋喷深层搅拌施工单元成墙示意图

二、典型工程案例

        黄河下游防洪工程（河南段）工程简介

        黄河下游防洪工程（河南段）第三标段堤防防渗墙工程位于河南省濮阳市台前县境内，建设范围内的河段为平原游荡性河道。本期建设任务是在现有防洪工程的基础上，通过堤防加固，提高黄河下游防洪能力，保障沿岸防洪安全。

        本标段建设的内容防渗墙桩号：189+980～191+000，轴线长度为1020m，施工采用多轴旋喷地下连续墙施工，深度为21.0m，工程量约21420m²。地层上部主要为砂壤土，下部粉细砂地层，较密实。该工程2016年11月份开始实施，于2017年6月份全部完成。

施工现场照片                                                                      开挖效果图
